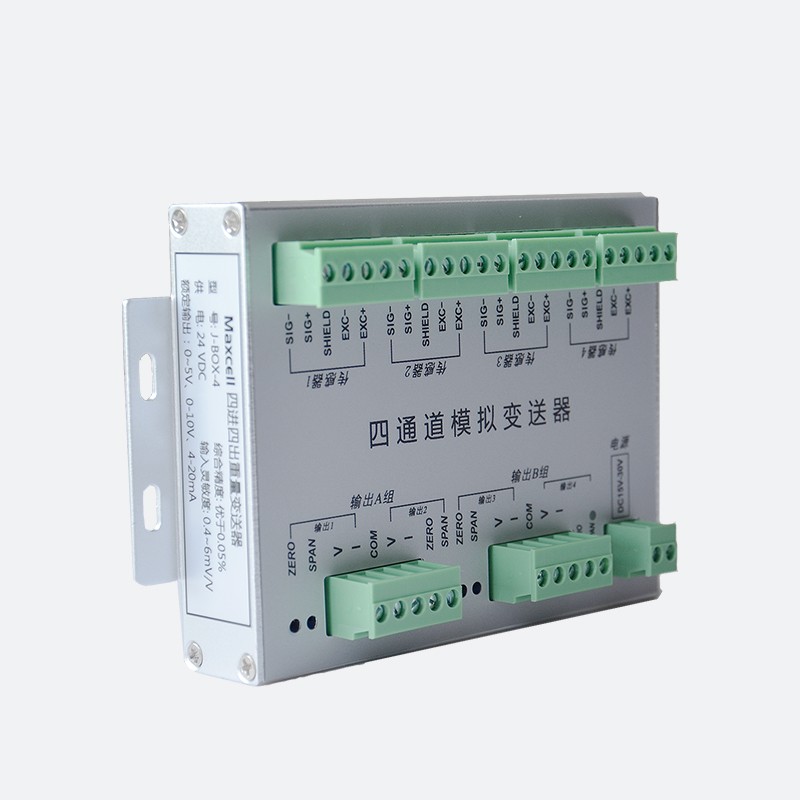

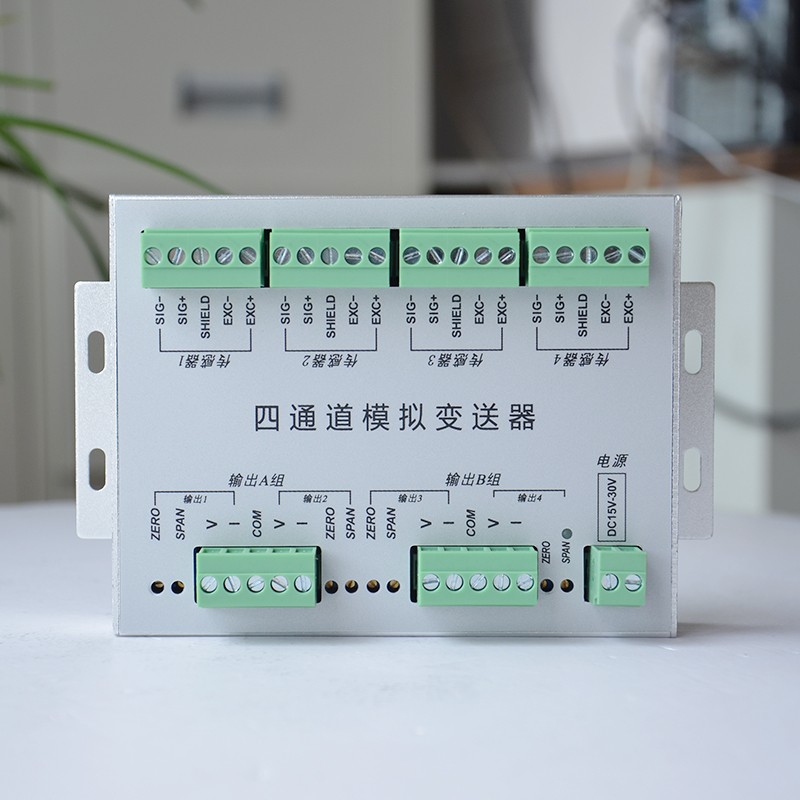

J-BOX-4四通道模拟变送器

产品介绍 Introductions：

J-BOX-4 变送器采用铝合金外壳,内部采用高性能器件将传感器 输出信号进行放大，内部进行稳压,恒流供桥、电压电流转换、阻抗适配、 线性补偿、温度补偿等。将力学量转换成标准电流、电压信号输出,可切换 0-10mA/0-20mA/4-20mA/0~±5v/ 0~±10v。可直接与自动控制设备 PLC 单片机、上位机终端等接口或者计算机联网。具备标准信号外调零、外调增益功能， 输入过压保护，输出短路保护。

功能特点 Functions：

 输入范围宽，0.4~6mV/V 能配接大部分应变桥式传感器

 四路独立通道，负载能力强可以接配 4x4 只 350Ω传感器

 采用原装进口电子元器件，响应频率高,长期稳定性好

 综合精度达到 0.05%FS

 输入电源反接保护和输出短路保护

 供电电源 18~30VDC (推荐 24VDC)或 15~22VAC

 适用于压力、拉压力、扭矩张力等各种应变桥式传感器

技术参数 Technique：

 供电电压：18~30VDC 或 15-22VAC

 灵敏度范围：0.4~6mV/V

 激励电压：5/12VDC

 综合精度：≤0.05%FS

 额定输出：0~5v/0~10v/4~20mA（以上所有信号可切换，无需返厂）

 采样频率：≥5KHZ

 工作温度：-30℃~ 85℃

 防护等级：IP64

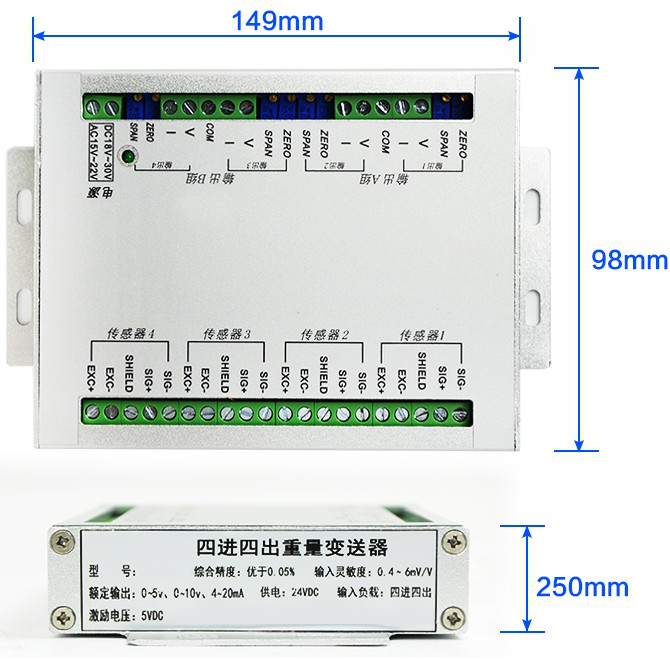

产品尺寸 Dimensions：

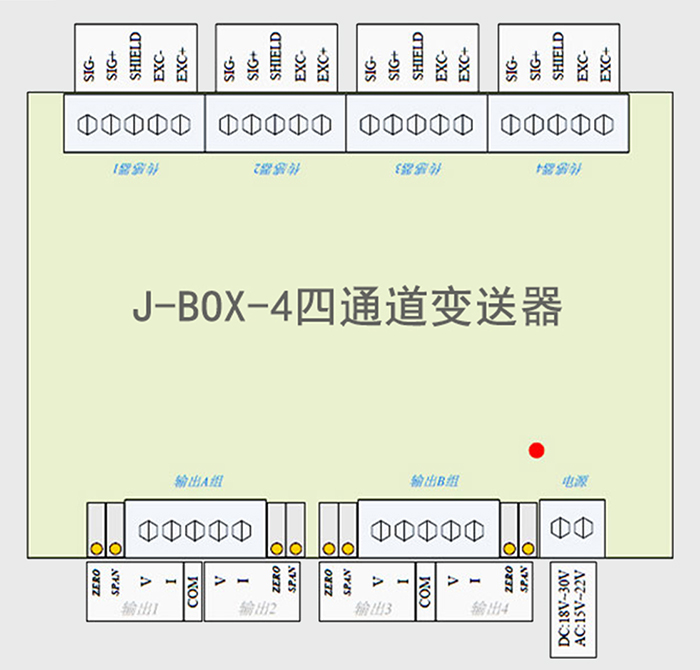

接线定义 Schematic：
