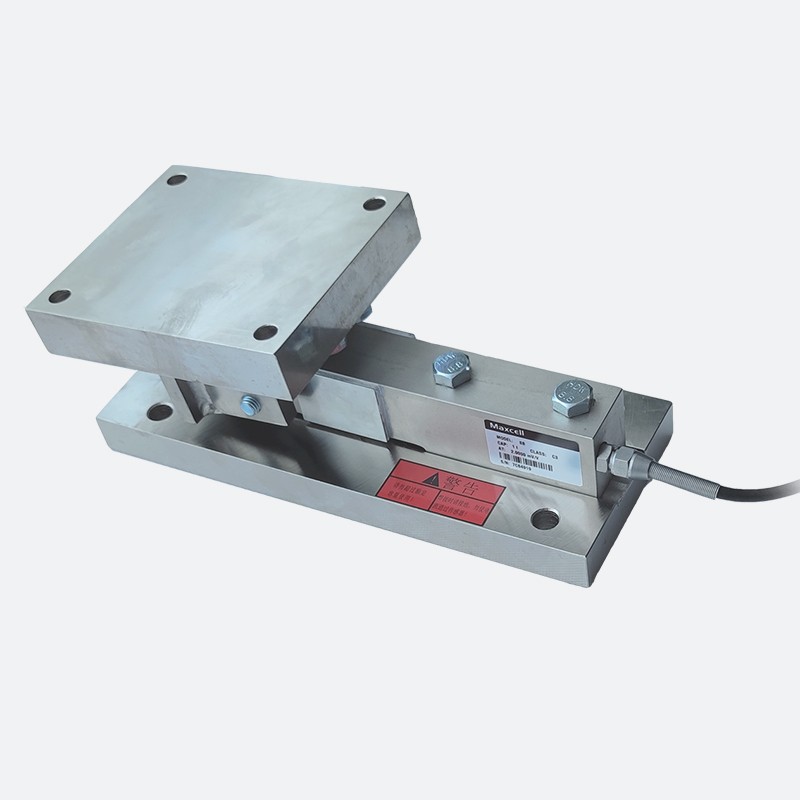

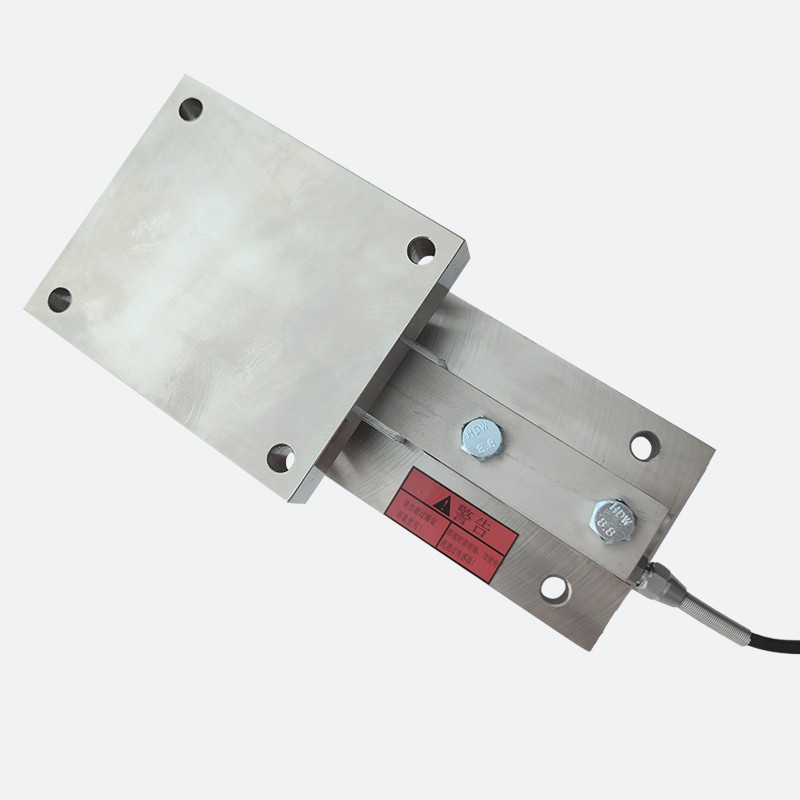

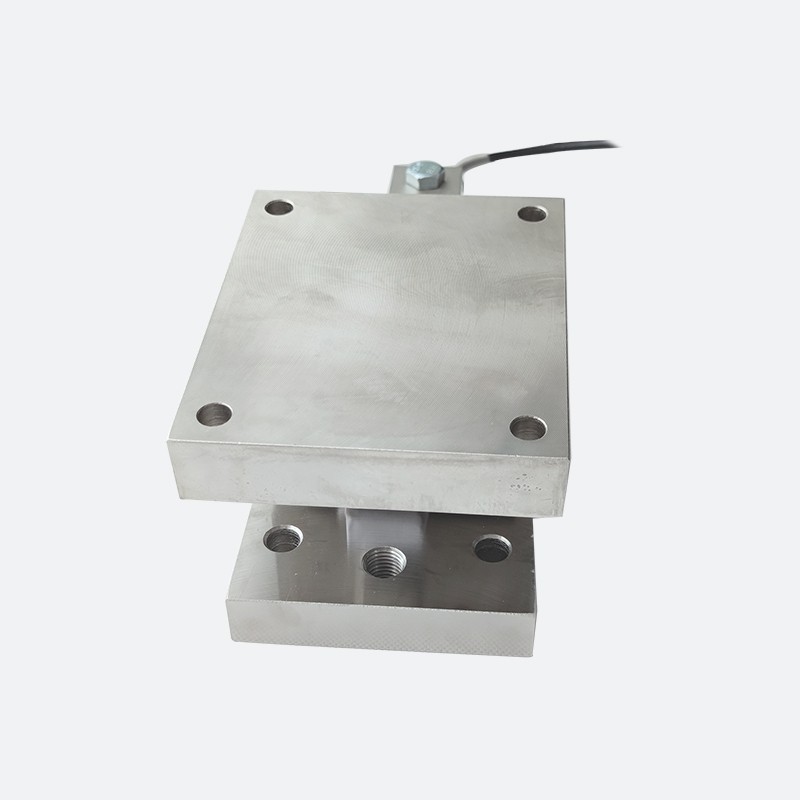

MCW动载称重模块
MCW动载称重模块
模块简介 Introductions：
◎ 采用高精度优质合金钢传感器，安装 简单快速
◎ 自稳定承压头设计，始终 保持正确的加载位置，称量重复性好
◎ 配备可调节水平限位螺栓
◎ 配备对位工具,保证模块正确的公工作位置
◎ 维护方便，可节约停机维护时间
◎ 适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制
◎ 量程：500kg，1t，2t，3t，5t，10t，15t，20t

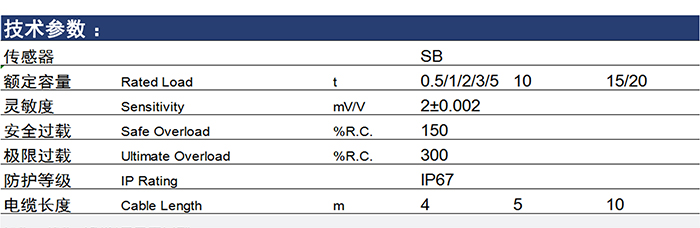

传感器参数 Specifications：
传感器接线定义 Schematic：
激励+（EXC）：红色（RED）
激励-（EXC-）：黑色（BLACK）
信号+（SIG+）：绿色（GREEN）
信号-（SIG-）：白色（WHITE）
屏蔽线（SHIELD）：透明

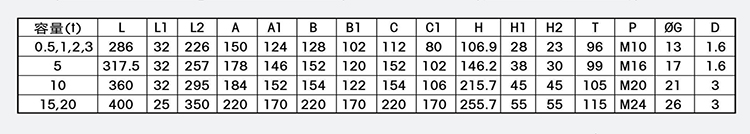

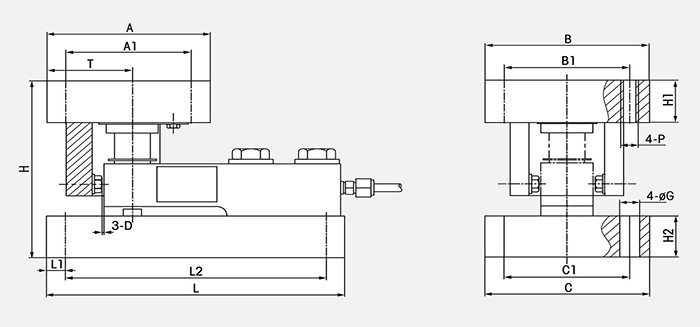

模块尺寸 Dimensions：

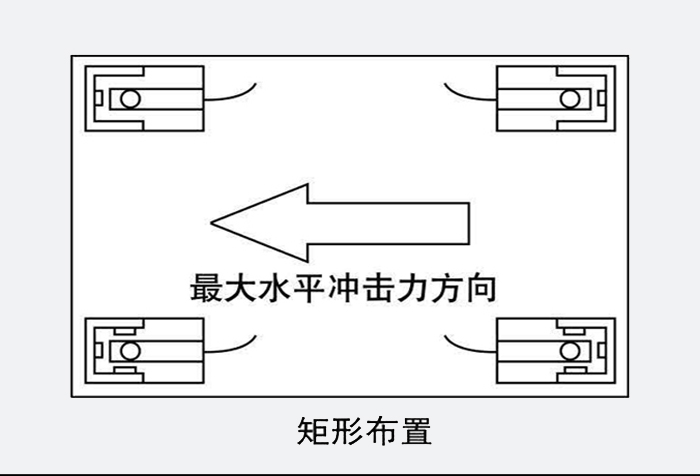

模块安装示意图：
